产品规格

频率范围-MHz	2400-2483/5150～5850MHz
带宽-MHz	83/700
增益-dBi	12/14
水平面波瓣宽度－°	60°
垂直面波瓣宽度－°	15°
驻波比-VSWR	≤2
输入阻抗-Ω	50Ω
极化方式	±45°
最大功率-W	50w
连接接头	N-K
接地方式	直流接地
电阻-Ω	≤1

1.2机械性能指标

天线尺寸-mm	450×137×30
天线罩材料	ABS
颜色	白色
重量－kg	/
工作温度范围－℃	-40～60
抗风速率千米/小时	241

2 天线驻波图

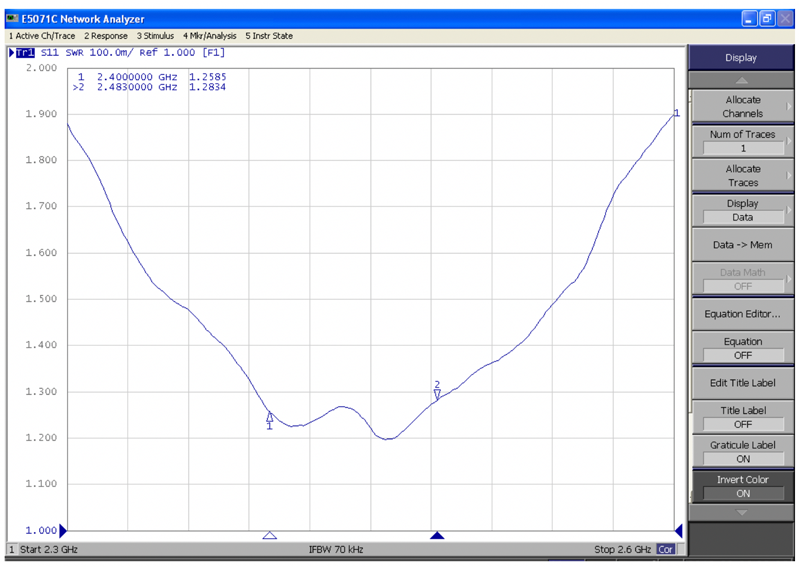

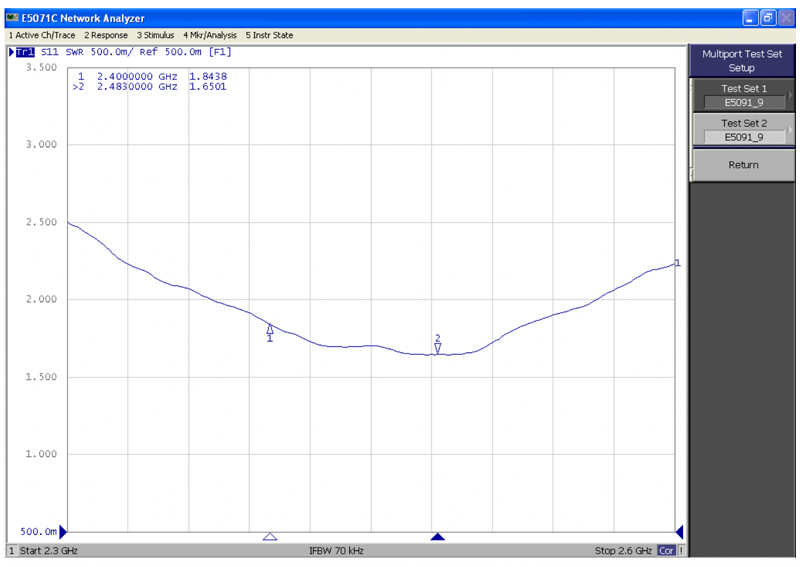

2.4 G ：

1端口驻波图	2端口驻波图

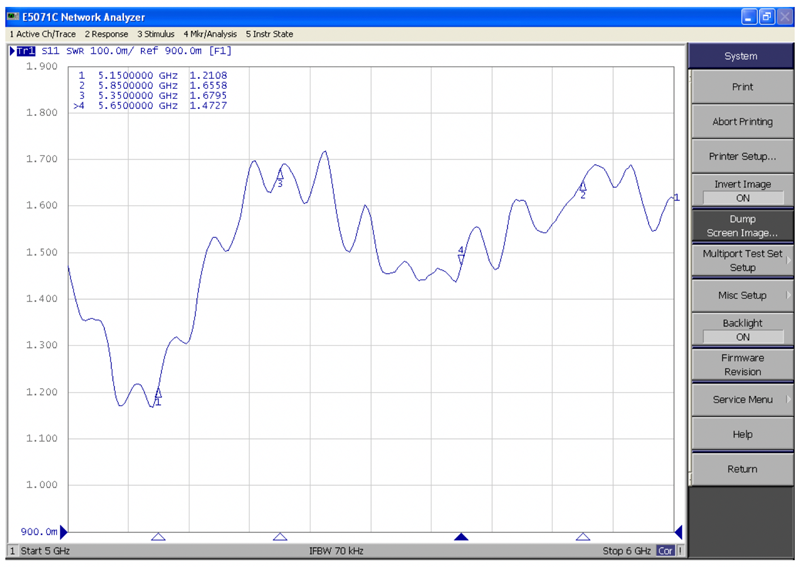

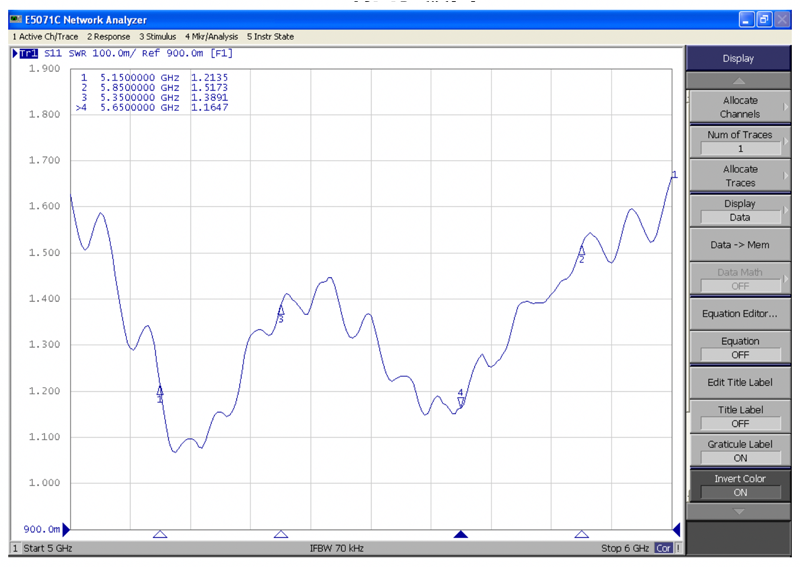

5G：

1端口驻波图	2端口驻波图

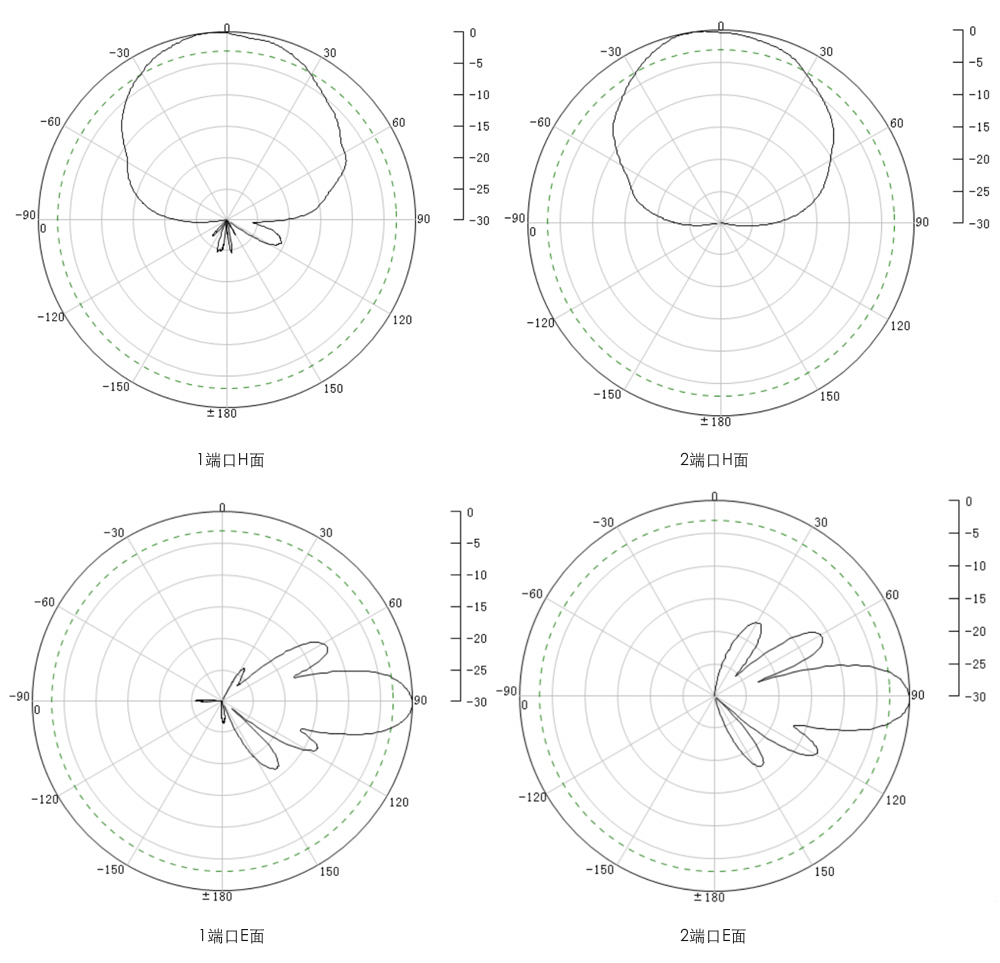

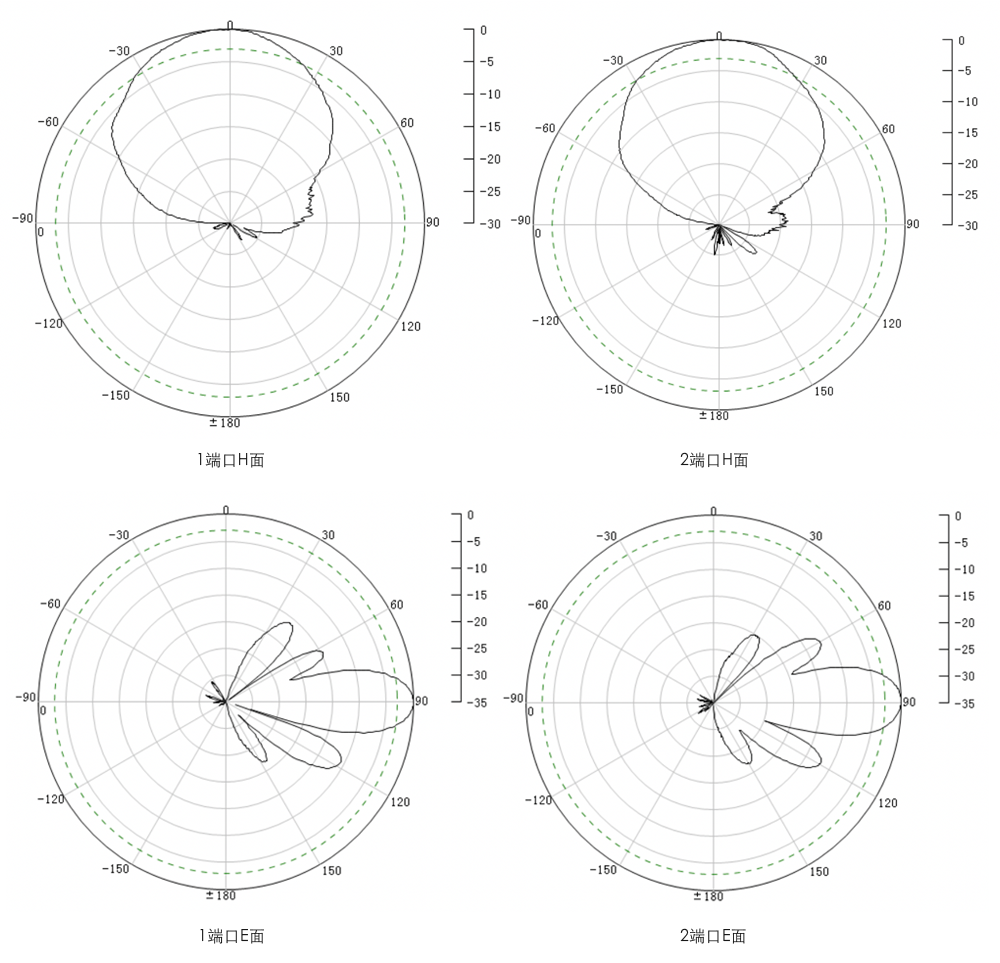

3 天线方向图

2.4G测试方向图如下：

5G测试方向图如下：
